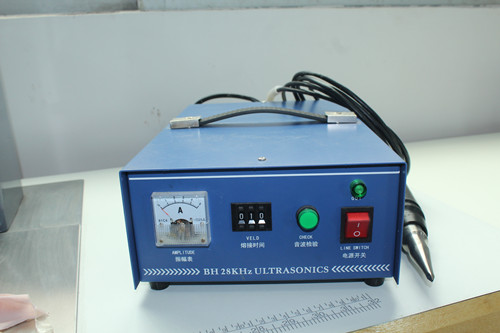

手持超聲波焊接機結構主要包括超聲波焊頭、超聲波振子、超聲波變幅桿等。

1、電源開關：機器的總電源開關。

2、電流表：空載時。表示焊頭諧振的程度（指針越低越好，視焊頭與輸出段數而異，通常在0.5-1A之間）。負載時，表示輸出功率大?。ㄒ暪ぷ魑锒ǎ?。

3、報警指示燈：檢測超聲波是否過載，過載時燈亮。

4、音波測試按鈕：用于測試音波的諧振程度。

5、焊頭：傳輸超聲波發射的能量，達到切割工作物的目的。

6、振子套（膠套）：用于安裝超聲波振子，便于抓握振子進行工作。

7、控制電箱：產生超聲波能量。發振箱的安裝：

（1）將發振箱電源電線接到220V 1P電源上，電源插座一定要有地線腳。

（2）機器輸出電線，插入發振箱輸出插座并鎖緊。

（3）機器控制電纜，插入發振箱控制插座并鎖緊。

（4）注意：

a、接地線請確實接“地”不可與電源“地線”連接，以防漏電，消除靜電累積。

b、安裝前必須確定電源斷開，以及機器上的電源開關置于OFF狀態。

c、發振箱約12kg，維修搬運時請小心。

振子套內部標注

8、超聲波振子：將電能轉換為機械能。

9、超聲波變幅桿：連接超聲波焊頭及振動子以傳輸超聲波能量。

機器左側有調頻率的開關。
