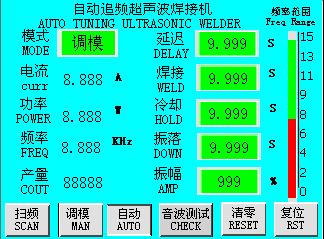

超聲波焊接機主顯示窗口功能說明

1） 模式：此機型有兩種工作模式

a、 自動模式：焊接過程由所設定的時間來控制；

b、 調模模式：不發超聲波，踩機器右側腳踏開關焊頭下降，以便調節模具高度；如需焊頭上升，踩機器左側腳踏開關焊頭上升。

2）電流：顯示工作電流的大小。

3）功率：顯示焊接后瞬間最大輸出功率。

4）頻率：顯示為到當前時間的實際諧振頻率，單位為KHZ。

5）產量：顯示超聲波焊接設備生產次數。

6）延遲：顯示延時觸發超聲波的時間；按綠色鍵進入?yún)?shù)設置。

7）焊接：顯示觸發超聲波的時間；按綠色鍵進入?yún)?shù)設置。

8）冷卻：超聲波焊接后氣缸停頓冷卻焊接工件的時間；按綠色鍵進入?yún)?shù)設置。

9）振落：顯示振落粘住超聲波上模具焊接工件的時間（一般情況不使用此功能）。

10）振幅：本機型振幅可由50%—100%可調，設定值低于60%時，可能會因振幅值太低造成超聲波輸出功率偏小，從而導致焊接不良；設定值高85%時，可能會因太高的振幅設定值減小超聲波振子、超聲波工具頭的使用壽命。

11）頻率范圍：顯示發生器所追蹤到換能器及模具的諧振頻率標線的位置，最好將模具及換能器調整到發生器中心頻率紅色標線升至綠色標線中間的位置。如中心頻率紅標線上端顯示偏下或偏上，表示超聲波模具頻率偏低或偏高。

12）參數設置：按綠色鍵進入設置界面，可對相應焊接參數作調整，調整完畢再Enter鍵進行確認保存并退出設置界面。
