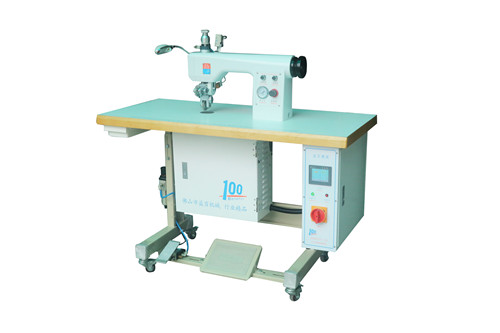

超聲波花邊機結構
超聲波花邊機結構包括超聲波發生器、超聲波振子、超聲波變幅桿、超聲波花輪等等,整機共由38個部件組成。
1. 超聲波發生器(發振箱):產生超聲波能量。
2. 自動或檢測開關:選擇自動執行超聲波發射或手動檢測超聲波發射。
3. 功率調節旋鈕:調整超音波輸出功率之大小。
4. 頻率調整螺絲:調整電氣的諧振頻率,與機械之振動系統相匹配。打開發振箱門可進行調整操作。
5. 電源開關:機器的總電源開關。
6. 電流表:空載時,表示焊頭諧振的程度(指針越低越好,視焊頭與輸出段數而異,通常在0.5~1A之間)。負載時,表示輸出功率之大?。ㄒ暪ぷ魑锒ǎ?。
7. 過載指示燈: 檢測超聲波是否過載,過載時燈亮。
8. 電源指示燈:檢測機臺是否通電,通電時燈亮。
9. 鎖緊手柄:松開手柄讓機頭部組移動,移動到所需位置再鎖緊。
10. 機頭位置調整螺桿:鎖緊手柄松開后,用六角匙旋轉實現機頭的移動。
11. (下壓)調壓閥:調節花輪對布料施加的壓力大小。
12. (下壓)壓力表:顯示花輪對布料施加的壓力大小。
13. 下模速度:控制焊頭轉速。
14. 花輪速度:控制花輪轉速。
15. 金屬感應器:花輪每次上升后自動復位(起始狀態的復位)。
16. 行程開關:控制花輪升降行程。
17. 下降調整螺帽A:花輪氣缸行程調整后,以此螺帽固定之,防止其行程變動。
18. 下降調整螺帽B:此調整螺帽之功能乃調整花輪升降氣缸的下止點,順時針旋轉花輪之下止點上升,逆時針旋轉時花輪之下止點下移。
19. 花輪升降氣缸:切換腳踏閥板的方向,可改變花輪的升降。
20. 下降速度調節閥:調節氣缸下降時的速度,調好后鎖緊其螺母。
21. 花輪架:換裝花輪時,必須取下外花輪架,其功用是固定花輪。
注意:A.裝上花輪時先旋轉花輪之孔是否與齒輪銷對準入槽。
B.鎖上外花輪架時,先讓齒輪軸與其它齒輪配合。
22. 花輪:換裝各種不同花輪,能切割出所需要之花紋,換裝花輪時,須先檢查紙帶滑出所切割、切孔是否平均,否則需調整外花輪架,使其平均,并確定花輪是否裝妥及鎖緊。
23. 花輪水平調節器:調節花輪的水平及傾斜的角度需要,同時可利用里面的旋轉器推出軸承以減少花輪的間隙,使花輪不會左右擺動,每次更換新花輪時請先將旋轉器退到最后,軸承退到最后,再配合花輪厚度作調節。
24. 焊頭(HORN):傳輸超音波發射的能量,達到切割工作物之目的。
25. 超聲波變幅桿(CONE):連接超音波焊頭(HORN)及振動子以傳輸超音波能量。
26. 變幅桿固定上套環:固定及鎖緊變幅桿。
27. 變幅桿固定下套環:固定及鎖緊變幅桿。
28. 墊圈:在固定下套環內,防止超聲波變幅桿(CONE)上下固定套環產生共振。
29. 焊頭高度及水平調整螺絲:調整超音波焊頭(HORN)之高度及水平面。
30. 超聲波振子:將電能轉換為機械能。
31. 碳棒座:固定導電的碳刷,將電傳至振動子,220V高壓,請勿碰觸。維護時關閉電源,定期用砂布清潔碳刷和銅環的積碳,以便保持電流傳導順暢。又碳刷為消耗品,若無法導電,請檢查是否還有碳刷。
32. 上升速度調節閥:旋轉其螺桿可調節氣缸上升時的速度,調好后需鎖緊其螺母。
33. 腳踏氣動閥:控制花輪升降氣缸之上下,往后踏氣缸向上,往前踏氣缸向下。
34. 腳踏開關:控制馬達運轉及超音波之發射。
35. 焊頭轉動馬達:經由同步帶轉動焊頭。
36. 花輪轉動馬達:經由轉動系統帶動花輪。
37. 下傳動輪:連接馬達與花輪之傳動系統。
38. 過濾調壓閥(總氣壓):調節總氣壓,直接影響氣缸上升之氣壓,以及濾除壓縮
空氣內雜質與水份,濾杯內若有積水,請拆下清除之。
